長穴（孔）の寸法について

長穴とは、丸い穴を伸ばした形状の開口部です。

ボルトの固定の際に、取付位置を調整する必要があるときや、

複数の穴ピッチに対応させる必要があるときに使用します。

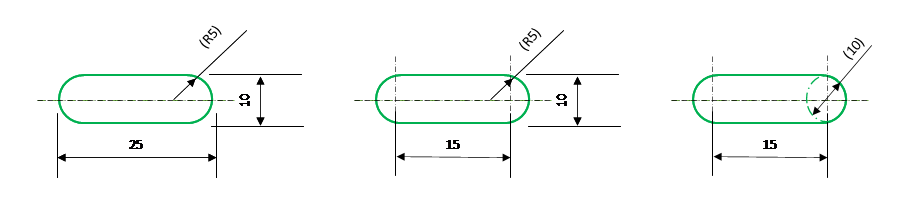

長穴の図面への記載方法は穴の機能、加工方法により複数あり、次のいずれかで指示されます。

１）長穴の穴の長さと幅で指示し、両端の形状を円弧であることを示すためにＲと指示する。

２）平行2平面の長さと幅で指示し、両端の形状を円弧であることを示すためにＲと指示する

３）長穴を加工する工具径と移動距離で指示する
